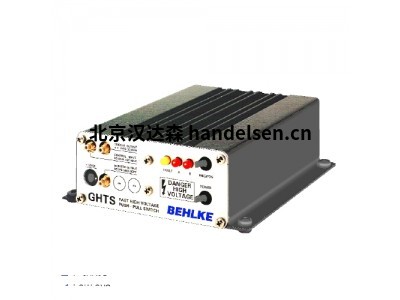

德國Behlke脈沖發生器GHTS 100 A

真方波脈沖

電隔離

納秒上升時間

脈沖監測器輸出

下沖和下沖

隔離觸發輸出

高度穩定的脈沖頂部

可切換信號逆變器

無工作電阻器電源

高壓插入式連接器



產品介紹：

GHTS系列推挽式開關單元為即用型脈沖發生器，專為電容負載元件設計，如pockels電池、偏轉和加速格柵、離子光學、壓電晶體、脈沖MCP和SEV。結合外部高壓電源和控制信號源，可以根據類型產生振幅為3.000至10.000伏的真正方波脈沖。脈沖發生器是電隔離的，因此可以在兩種極性以及不同的浮動模式下操作。這些單元包含兩個單獨的開關，它們被交替控制以對電容性負載元件進行充電和放電。由于沒有工作電阻器，高壓電源的電流僅用于為電容性負載充電。充電峰值電流可以在幾納秒內達到幾十安培，但一旦負載電容完全充電，輸出電流幾乎降至零。這保證了與脈沖長度無關的極好的頂部平坦度。GHTS開關單元針對所有相關的高頻/高功率設計方面進行了精心優化，并顯示出異常良好的開關性能特性。



型號介紹：

GHTS 60

GHTS 30

GHTS 30 A

GHTS 100

GHTS 60 A

GHTS 100 A

GHTS 60 B
