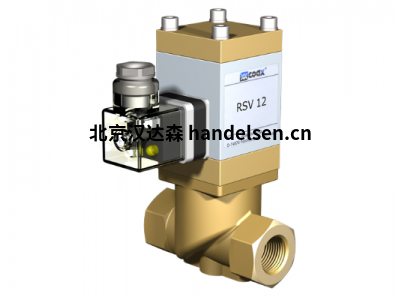

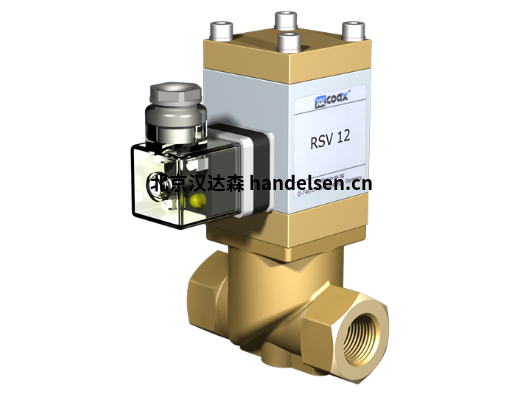

muller旁路閥RSV 12系列
| 孫經理 QQ：2335451726 手機：18510570918 電話：010-64714988-197 傳真：010-84786709-667 郵件：sales96@handelsen.cn |
 |
 |
Müller 旁路閥是帶有兩個或三個接口以及兩個切換開關位置（初始位置為關閉）的電磁閥。
Müller 在這種結構型式中，磁力驅動裝置不是同軸固定的，而是橫側向（側面的）固定的。另外，這種閥的結構不是壓力平衡的，因此它可切換的壓力范圍明顯小于同軸設計的閥。橫側向設計通常足以滿足低壓和低真空范圍的粗真空應用，而且由于其結構簡單，價格也頗具吸引力。旁路閥特別適用于包裝，玻璃，金屬和家具行業，穩定且開關迅速,作為用于起重工具（吸盤）的堅固而快速的切換閥使用。由于它們不需要動態密封，因此非常適合用在多塵環境中的粗糙部件上面。因此，我們也建議，可以將它們用于真空爐。因此也推薦在真空爐中使用。
DRV
DRV-系列產品（三通閥）帶有三個接口以及兩個切換開關位置。DRV是用于真空提升工具的傳統閥門。根據吸盤和真空泵與閥門的連接布局，可以激活產品斷電功能和產品斷電排氣功能該布局可以在發生電壓或電源故障時，確保重物或貴重的負載是否可以不從提升工具上松脫下來。DRV-系列產品可供選擇的口徑為12至25mm，不適合液體介質。由于設計結構原因，壓力限制為2 bar。
RSV
RSV-系列產品（管座閥）是帶有兩個接口以及切換開關位置的（初始位置 NC + NO ）閥門。這種傳統的打開/關閉規格的產品的口徑為12至50 mm，可在低粗真空中使用，并可以被用于氣態和液態介質。由于設計結構原因，壓力限制最大為10 bar。
RSV 12 參數：
端口 螺紋 G 1/2 - G 3/4
功能 NC / NO
壓力范圍 真空 0-10 bar
KV值 3,2 m³/h
介質 氣態 液態
流向 見壓力范圍
開關周期 200 1/min
開關時間 打開 28 ms
關閉 30 ms
介質溫度 DC -10 °C — +80 °C
AC -10 °C — +80 °C
環境溫度 DC -10 °C — +80 °C
AC -10 °C — +80 °C
重量 1,3 kg
標稱電壓 Un 24 V DC +5% / -10%
Un 230 V 40-60 Hz AC +5% / -10%
驅動 DC 直流電磁鐵
AC 內置式整流器的直流電磁鐵
絕緣等級 H 180 °C
防護等級 IP65
負載率 ED 100%
連接 按DIN EN175301-803標準的插頭, 形式A 4個位置X90°, 電線直 徑 6-8 mm
常見型號：
RSV 12
RSV 20
RSV 25
RSV 32
RSV 40
RSV 50
DRV 12
DRV 20
DRV 25
參數
RSV 12
15 mm
螺紋
0 - 10 bar 3,2 m³/h
RSV 20
20 mm
螺紋
0 - 10 bar 6,8 m³/h
RSV 25
25 mm
螺紋
0 - 10 bar 7,5 m³/h
RSV 32
32 mm
螺紋
0 - 10 bar 8,2 m³/h
RSV 40
40 mm
螺紋
0 - 10 bar 14 m³/h
RSV 50
50 mm
螺紋
0 - 10 bar 19 m³/h
DRV 12
12 mm
螺紋
0 - 1 bar 2,7 m³/h
DRV 20
20 mm
螺紋
0 - 2 bar 9.1 m³/h
DRV 25
25 mm
螺紋
0 - 2 bar 12,8 m³/h
