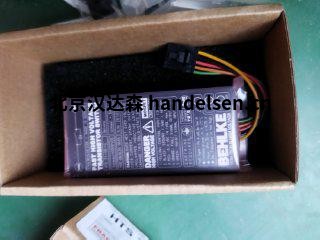

德國behlke HTS 301-20-GSM快速高壓晶體管開關介紹
德國behlke HTS 301-20-GSM快速高壓晶體管開關介紹
behlkeHTS 301-20-GSM快速高壓晶體管開關，30kV，200 A
最大工作電壓：± 30000VDC
最大絕緣電壓;± 40000
外殼絕緣電壓:± 50000
最大開機峰值電流:200
最大連續負載電流:1.7
連續耗電:20/300 /3800
工作溫度范圍:-40...70 (60)
儲存溫度范圍:-50...100
輔助電壓:25
允許操作電壓范圍:0... ± 30000/0... ± 15000
典型擊穿電壓:32000
尺寸：275x150x58
體重：<3200g
控制信號輸入邏輯GND/5V返回5V輔助電源故障信號輸出抑制信號輸入LED指示器溫度保護
引腳1/黃色（LS-C：引腳1）。TTL兼容（LS-C：100·端接）。施密特觸發器特性?？刂齐妷?-10 V（低抖動為3-5 V）。引腳2/黑色（LS-C：屏蔽）。接地引腳與底部的安全接地終端（線程插入件）內部連接。引腳3/紅色（LS-C：引腳4）。5 V輸入用于代表高達指定最大值的速率。頻率f（最大值）。更高的代表率需要選項HFS。引腳4/橙色（LS-C：引腳3）。TTL輸出，短路證明。指示開關&驅動器過熱，過頻，低輔助電壓。L=故障。引腳5/綠色（LS-C：引腳2）。TTL兼容，施密特觸發特性，用于連接外部安全電路。L=開關抑制。格林：“切換路徑B開啟”。黃色：“切換路徑A ON”。紅色：“故障狀態或抑制入”L“，開關關閉”a）標準交換機和可選FC，CF，GCF的交換機：熱觸發75°C，響應時間<60s@3xPd(max)，@T=25K（50至75°C）。單獨的驅動程序保護。B）可選DLC的交換機：65°C，響應時間<3s@3xPd(max)，@T=25K（40至65°C），冷卻劑流量>；3l/min。單獨的驅動器保護。
德國behlke HTS 301-20-GSM快速高壓晶體管開關介紹
