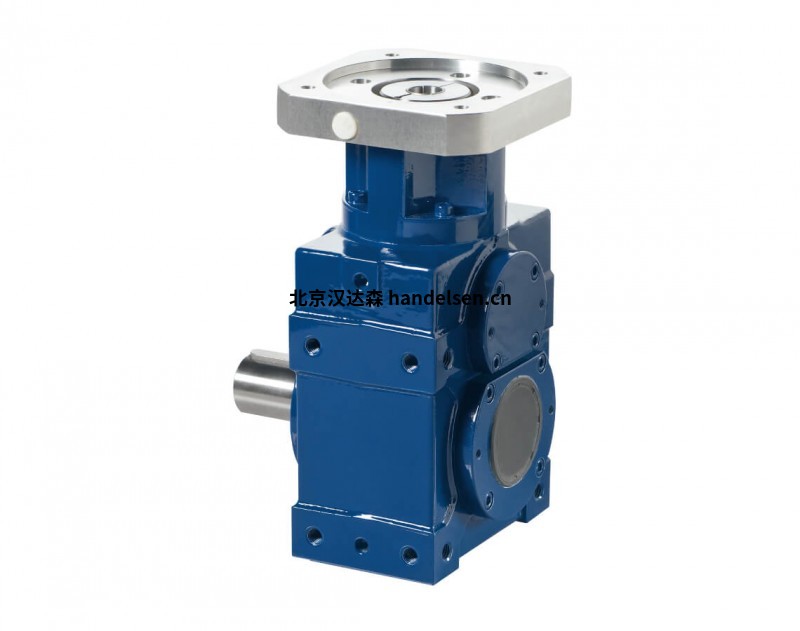

vogel MKSH帶鍵槽的空心軸角齒輪箱
MKSH帶鍵槽的空心軸角齒輪箱
i：6,0 – 48,0
加速扭矩：T 2maxzul [牛米] 130 – 460
輸出軸額定扭矩：T 2Nzul [牛米] 110 – 400
反彈 j[arcmin] 4
輸入速度：N 1maxzul [分鐘-1 ] 5000
輪齒：MKSH 1 – MKSH 4
克林貝格螺旋斜齒磨齒
方向旋轉方向：反方向
面對C和A時
效率：尺寸 1 η =0,90 – 0,92
尺寸 2 η =0,90 – 0,93
尺寸 4 η =0,92 – 0,94
壽命：20000小時
允許的變速箱
外殼：-10 °C 至 +90 °C
潤滑：油潤滑
安裝位置：任意，下單時請注明
表面保護：底漆 RAL 9005 黑色
保護等級：IP 54
MKSH 1
無偏移 有偏移
比率 i 6 7,5 9,6 12 14,4 16,8 19,2 21,6 24 26,4 28,8 33,6 38,4 43,2 48
加速扭矩（每小時最多 1000 次循環） T2bzul Nm 120 120 130 130 130 120
輸出額定扭矩帶 n1Nzul） T2Nzul Nm 100 100 110100 100 100
急停扭矩（在變速箱使用壽命期間允許 1000 次） T2Notzul Nm 250 250 275250 250 250
允許的平均輸入速度（使用 T2Nzul 和 20 °C 環境溫度） n1mzul min-1 3000 3000
輸入速度 n1maxzul min-1 5000 5000
齒隙 j arcmin ≤ 4
扭轉剛度 C Nm/arcmin 根據要求
徑向載荷（參考輸出軸上的軸心） F2rzul N 4800
軸向載荷（參考輸出軸上的軸心） F2azul N 2400
重量 m kg 約 9
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) 約 75 / 距離 1
MKSH 2
無偏移 有偏移
比率 i 6 7,5 9,6 12 14,4 16,8 19,2 21,6 24 26,4 28,8 33,6 38,4 43,2 48
加速扭矩（每小時最多 1000 次循環） T2bzul Nm 200 210200 180 180
輸出額定扭矩(帶 n1Nzul) T2Nzul Nm 160 170 200 200 200 150
急停扭矩（在變速箱使用壽命期間允許 1000 次） T2Notzul Nm 400 425 375 375 375 375 375
允許的平均輸入速度（使用 T2Nzul 和 20 °C 環境溫度） n1mzul min-1 3000 3000
輸入速度 n1maxzul min-1 5000 5000
齒隙* j arcmin ≤ 4
扭轉剛度 C Nm/arcmin 根據要求
徑向載荷（參考輸出軸的軸心） F2rzul N 6500
軸向載荷（參考輸出軸的軸心） F2azul N 3250
重量 m kg 約13,5
運行噪音（n1 = 3000 min-1 無負載） LPA dB(A) 約75 / 距離 1 m
